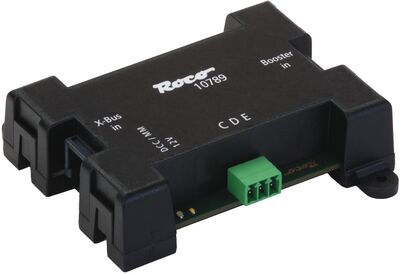

Roco - 10789 - Z21 CDE-Booster Adapter

Der Booster Adapter wird verwendet, um bis zu 15 Booster mit CDE-Schnittstellen am Boosterbus anschließen zu können. Um den Adapter mit Spannung zu versorgen, ist ein X-Bus Anschluss vorgesehen. Status LEDs zeigen die 12 V-Versorgung sowie eine aktive CDE-Endstufe an, zudem verfügt der Adapter über eine Überstrom bzw. Kurzschluss-Abschaltung am CDE-Ausgang.

Der Booster-Adapter kann an folgenden Zentralen bzw. Verstärkern verwendet werden:
■ Digitalverstärker (10764)
■ multiZENTRALEpro (10832)
■ z21 und z21 start
■ Z21 (10820, 10822)

Verwendungszweck:
Falls die Leistung unserer Booster nicht ausreichen sollte (z. B. Großbahnen, Spur 0–IIm), schließt man einen starken CDE-Booster (z. B. Massod, Lenz, Tams) über CDE-Adapter an den Booster-Bus unserer Zentralen bzw. Verstärker an.

Inhalt:
■ Z21 CDE Booster Adapter
■ X-Bus Kabel
■ Bedienungsanleitung
